SFC-71Ni

490N/mm2級高張力鋼FCAW銲接
AWS A5.20 E71T-1C/M-J
AWS A5.36 E71T1-C1/M21 A4-CS1
JIS Z3313 T 49 4 T1-1 C/M A-N1-U
EN ISO 17632-A T42 4 P C1/M21 H5
GB T10045 E501T-1L/1ML

Model : SFC-71Ni

Q'ty :

Description
Specifications

特性與用途：

SFC-71Ni為490N/mm2級高張力鋼用之氣體遮護包藥銲線。
煙塵量少，電弧柔和穩定，飛濺少，銲道成形及形狀良好，穿透深，脫渣性好，射線檢測性能優，-40℃衝擊性能優越。
適用於造船、低溫容器等。

注意事項：

採用CO2為保護氣體，流量為15~25 l/min，為得到較佳之作業性時，可使用75~80%Ar + 20~25%CO2為保護氣體。

490N/mm2級高張力鋼FCAW銲接
AWS A5.20 E71T-1C/M-J
AWS A5.36 E71T1-C1/M21 A4-CS1
JIS Z3313 T 49 4 T1-1 C/M A-N1-U
EN ISO 17632-A T42 4 P C1/M21 H5
GB T10045 E501T-1L/1ML

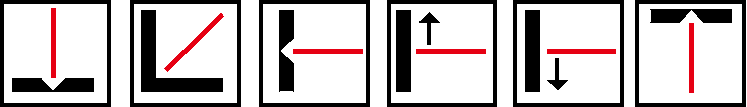

銲接位置：

銲道化學成份之一例 (wt%)：( 遮護氣體：CO₂ )

C	Mn	Si	P	S	Ni
0.048	1.00	0.30	0.010	0.006	0.45

銲道機械性質之一例：( 遮護氣體：CO₂ )

降伏強度

N/mm²(Kgf/mm²)

抗拉強度

N/mm²(Kgf/mm²)

伸長率

衝擊值-40℃

J(Kgf-m)

492 (50.2)

550 (56.1)

74 (7.6)

銲接參數建議：DC(+)

線徑 ( mm ) 銲接參數	1.2		1.4		1.6
	平銲	立銲	平銲	立銲	平銲	立銲
電壓 (Volt)	28-36	25-26	28-38	25-28	30-40	26-30
電流 (Amp)	150-300	150-220	180-350	150-230	200-380	160-250
伸出長度 (m/m)	15-25		20-30		20-30
氣體流量 (l/min)	15-25		20-25		20-25
